EuroSta

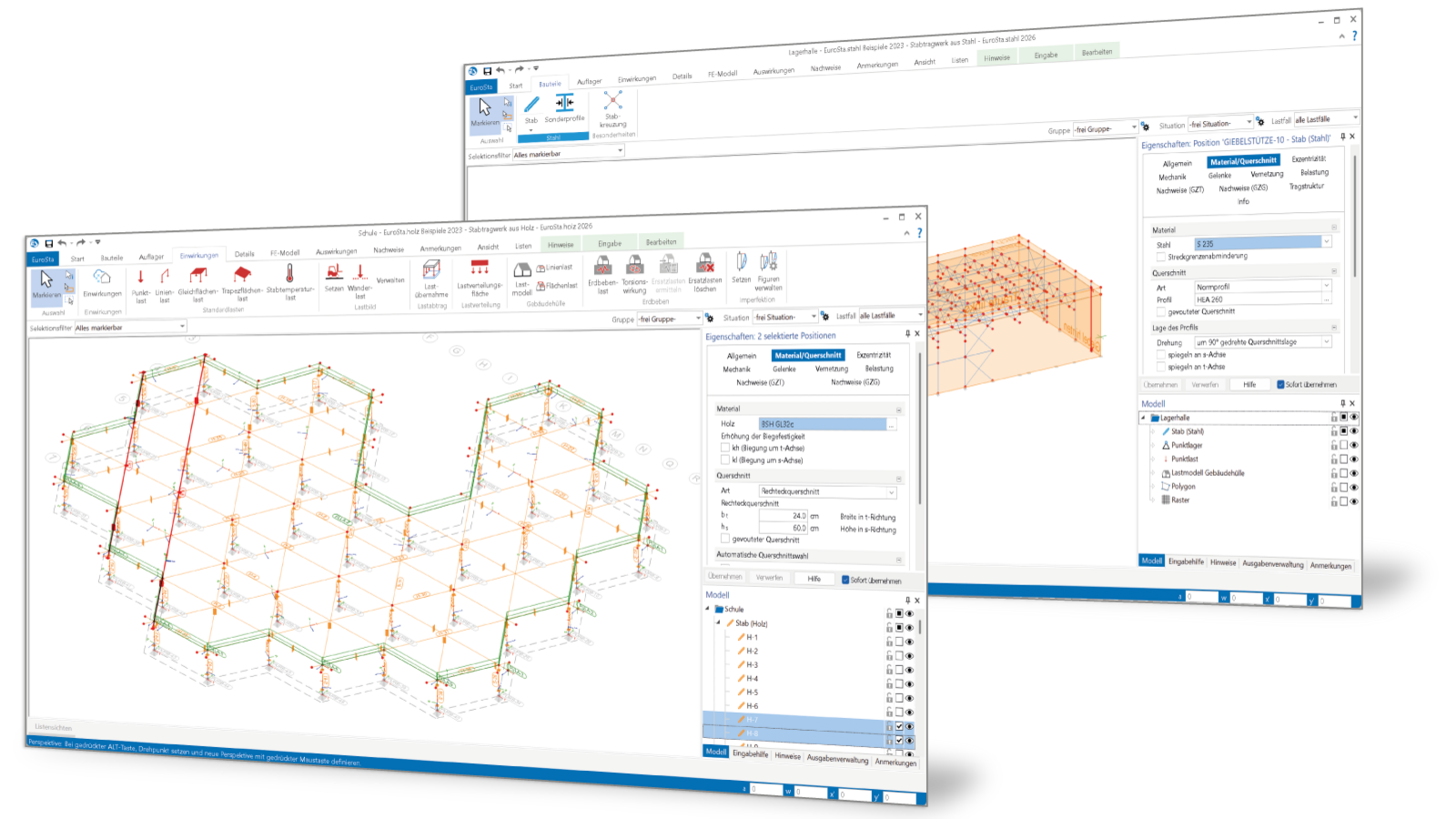

EuroSta dient der Berechnung und Bemessung von ebenen und räumlichen Stabtragwerken aus Holz oder Stahl. Es bietet eine effektive, grafische Bearbeitung der Tragstruktur durch die Integration von Eingabe, Statik, Nachweisen und Bemessung – einschließlich Systemknickstabilität, Eigen­schwingungen und Numerik/Kinematik-Tests bis hin zur Anschlussbemessung.

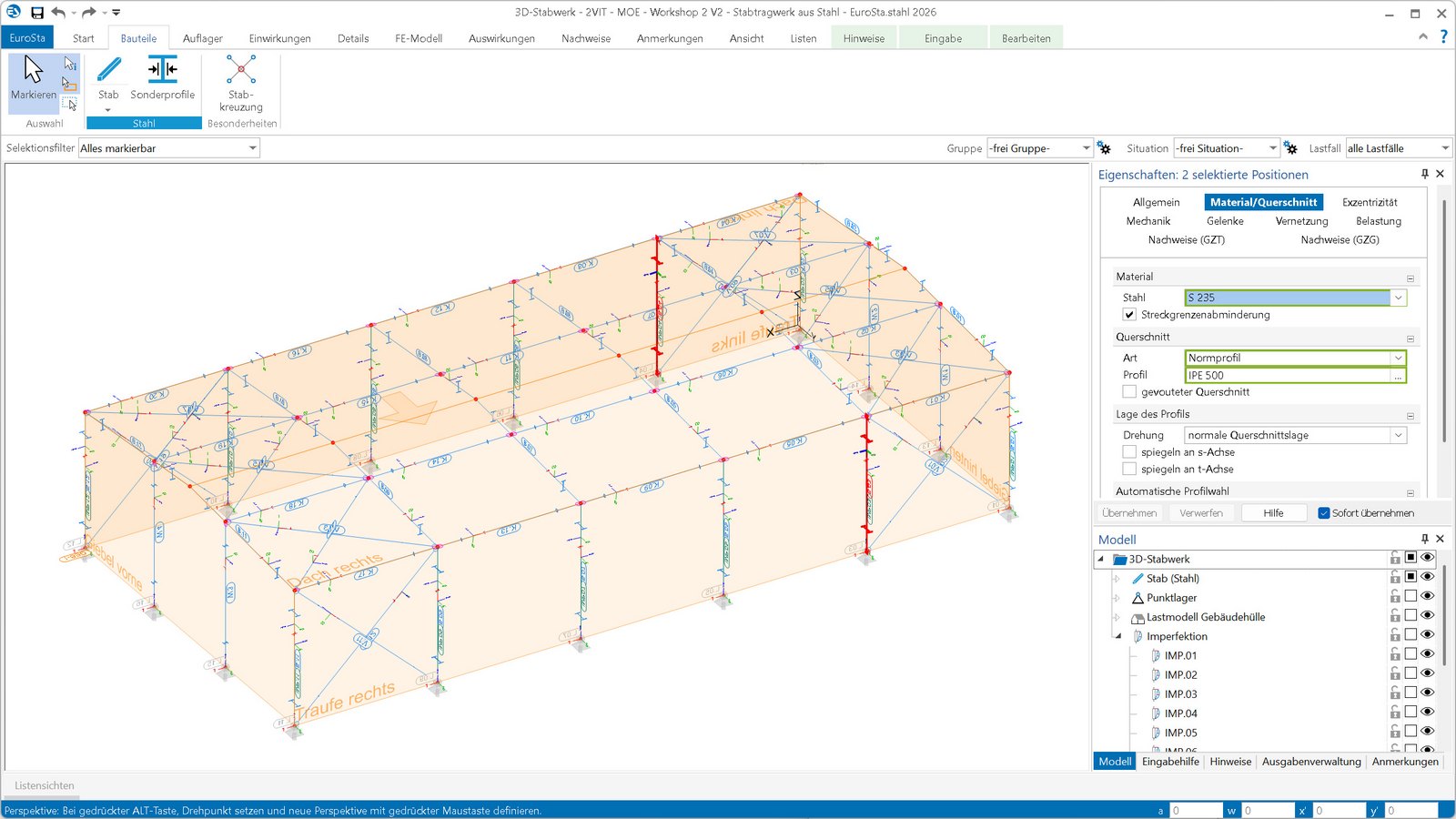

Die positionsorientierte Eingabe der Stäbe ermöglicht eine praxisbezogene und ingenieurmäßige Tragwerks­planung, wobei sich das zu berechnende Modell aus Positionen wie z.B. Riegel, Gurte und Streben zusammensetzt. EuroSta setzt diese Eingaben automatisch in ein abstraktes, mathematisches FE-Modell aus FE-Elementen, FE-Knoten usw. um. Dadurch ist sichergestellt, dass die FE-Knoten überall dort erzeugt werden, wo sie für die Berechnung benötigt werden.

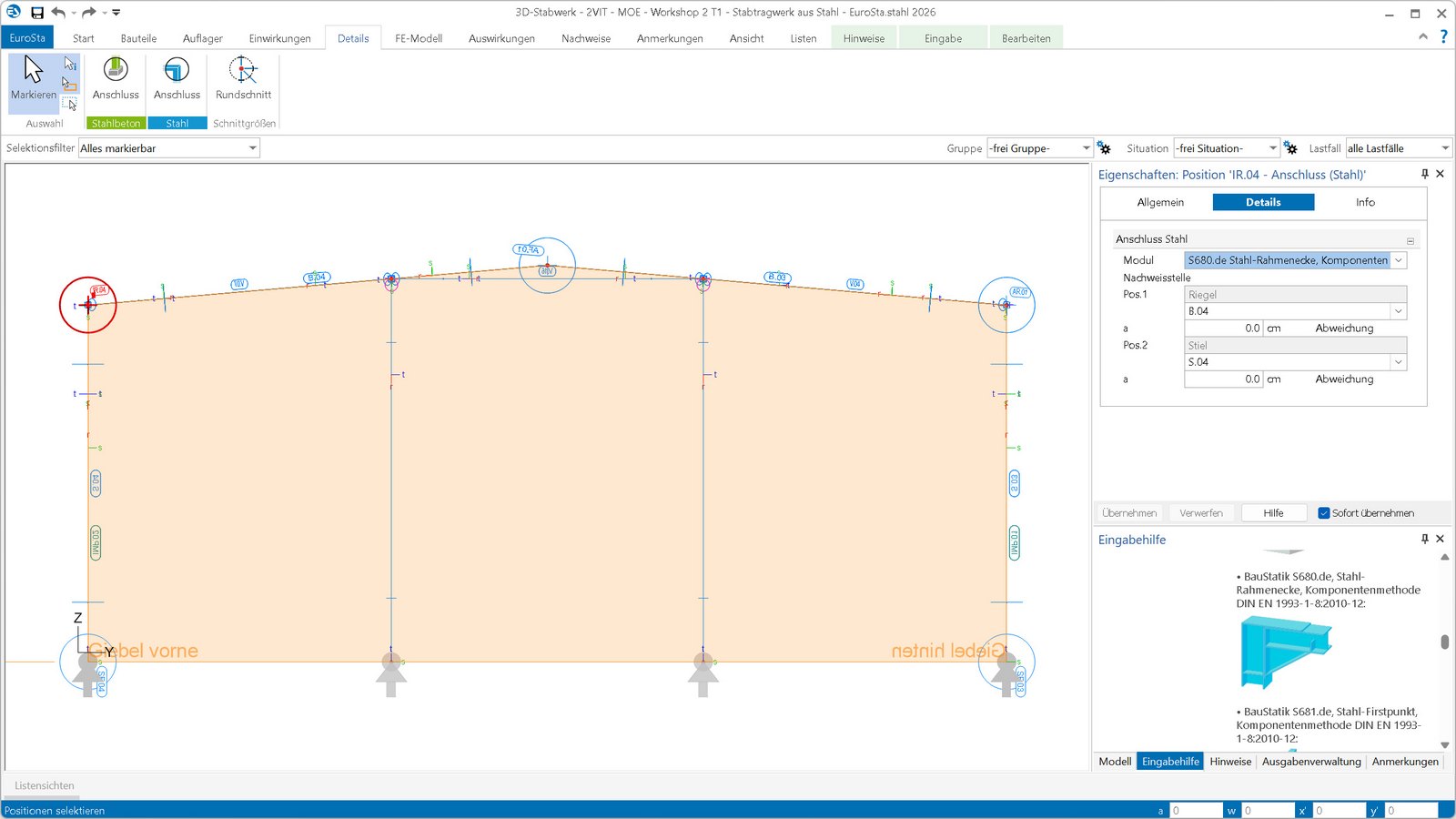

EuroSta bietet eine leistungsfähige Anbindung an BauStatik-­Module. Über diese Anbindung können weitere Nachweise für Anschluss- oder Detailpunkte geführt werden. Zur Nachweisführung mit einem BauStatik-Modul werden zuvor an den entsprechenden Punkten im EuroSta-Modell Nachweisstellen platziert. Für den Nachweis im BauStatik-Modul werden alle notwendigen Angaben zu Material, Querschnitt und Bemessungsschnittgrößen bereitgestellt. Über die Option „Position neu zum Detailnachweis“ in der BauStatik werden mühelos mehrere Nachweispositionen in einem Arbeitsschritt erzeugt und nachgewiesen.

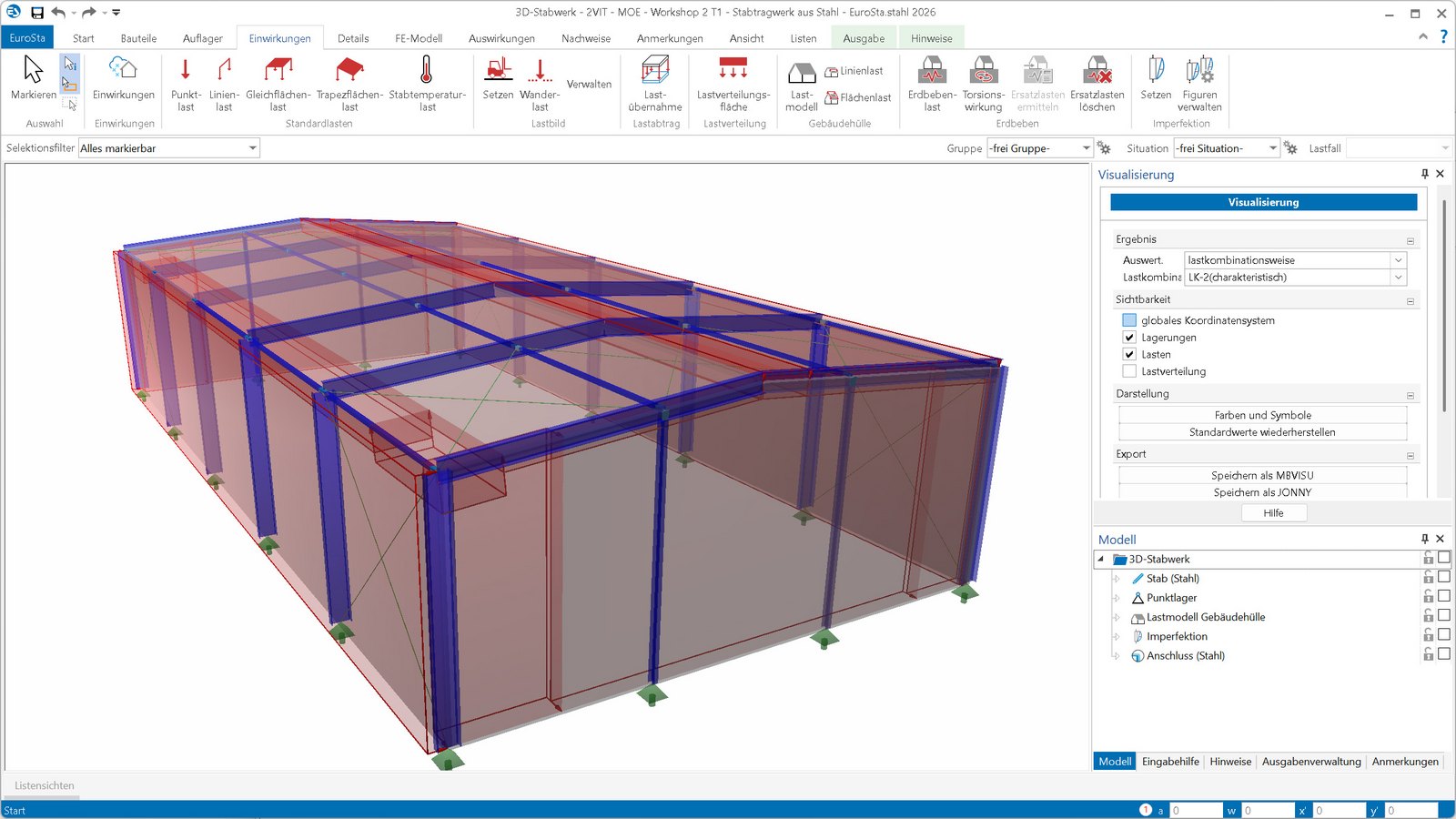

Die Ermittlung von Wind‑ und Schneelasten auf Grundlage der DIN EN 1991‑1‑3 und ‑1‑4 ist in der Praxis häufig aufwendig und zeitintensiv. Mit dem Modul M031.de Lastmodell Gebäudehülle erfolgt die normgerechte Ermittlung dieser Einwirkungen, unter Berücksichtigung der Gebäudegeometrie, Dachformen und Randbedingungen. Dank des Lastmodells wird der Eingabeaufwand deutlich reduziert und eine schnelle, nachvollziehbare Lastgrundlage für die weitere Bemessung geschaffen.

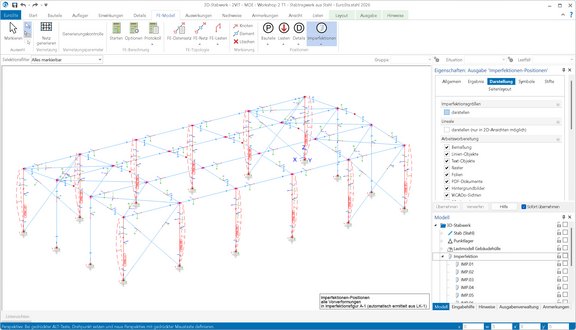

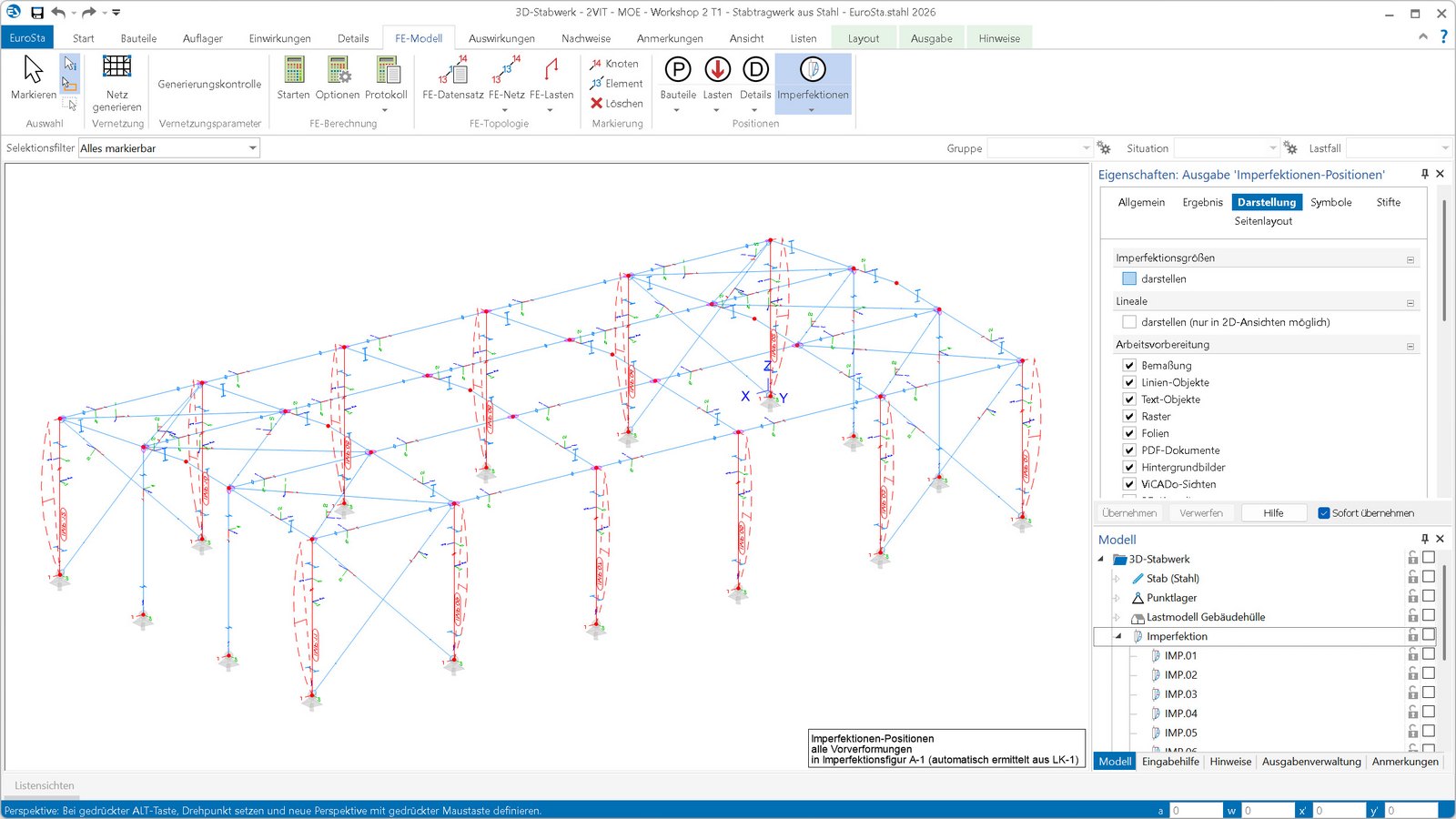

Imperfektionen, d.h. Vorverdrehungen und Vorkrümmungen, werden positionsorientiert gezielt für bestimmte Stäbe definiert. Die Imperfektionen sind in die für das Tragwerk ungünstigste Richtung anzusetzen und beeinflussen die Berechnungen nach Theorie II. und III. Ordnung. Für umfangreiche Tragstrukturen kann EuroSta.stahl die ungünstigsten Richtungen auf Grundlage der Knickeigenwerte und -figuren automatisch bestimmen

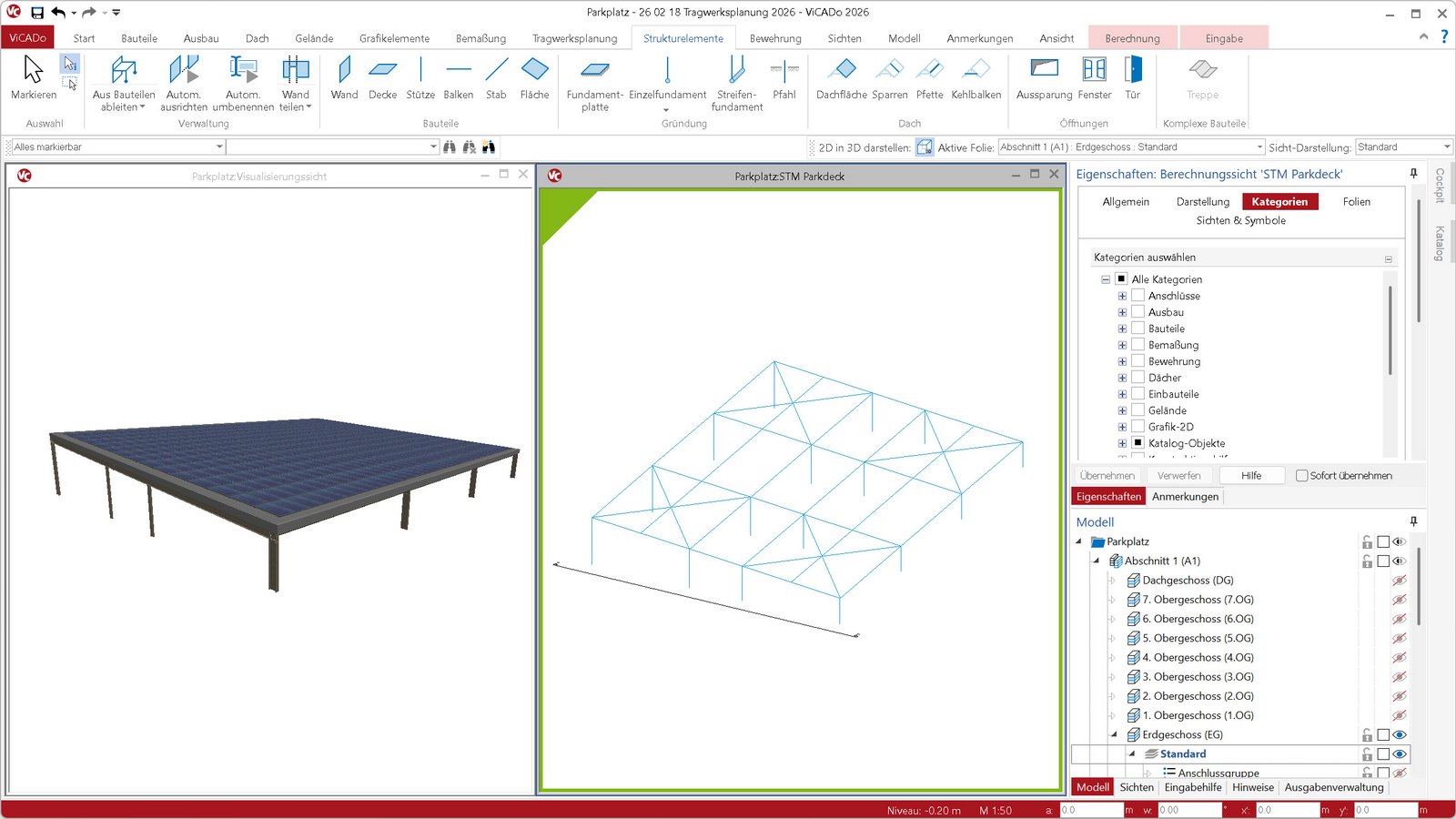

Durch die Integration von EuroSta.stahl und EuroSta.holz in die mb WorkSuite, stehen umfangreiche Möglichkeiten bereit, wie sich die statischen Analysen mit MicroFe ideal in einen BIM-Prozess einbinden lassen. Bei einem vorliegenden Architekturmodell im IFC-Format, führt ein Weg über ViCADo und den StrukturEditor in die Bemessungsmodelle von EuroSta. Eine Geometrie als SAF-Modell kann über den StrukturEditor eine Überführung in ein Bemessungsmodell in EuroSta erfolgen. Beide Varianten unterstützen eine bidirektionale Kommunikation zwischen Planer und Tragwerksplaner.

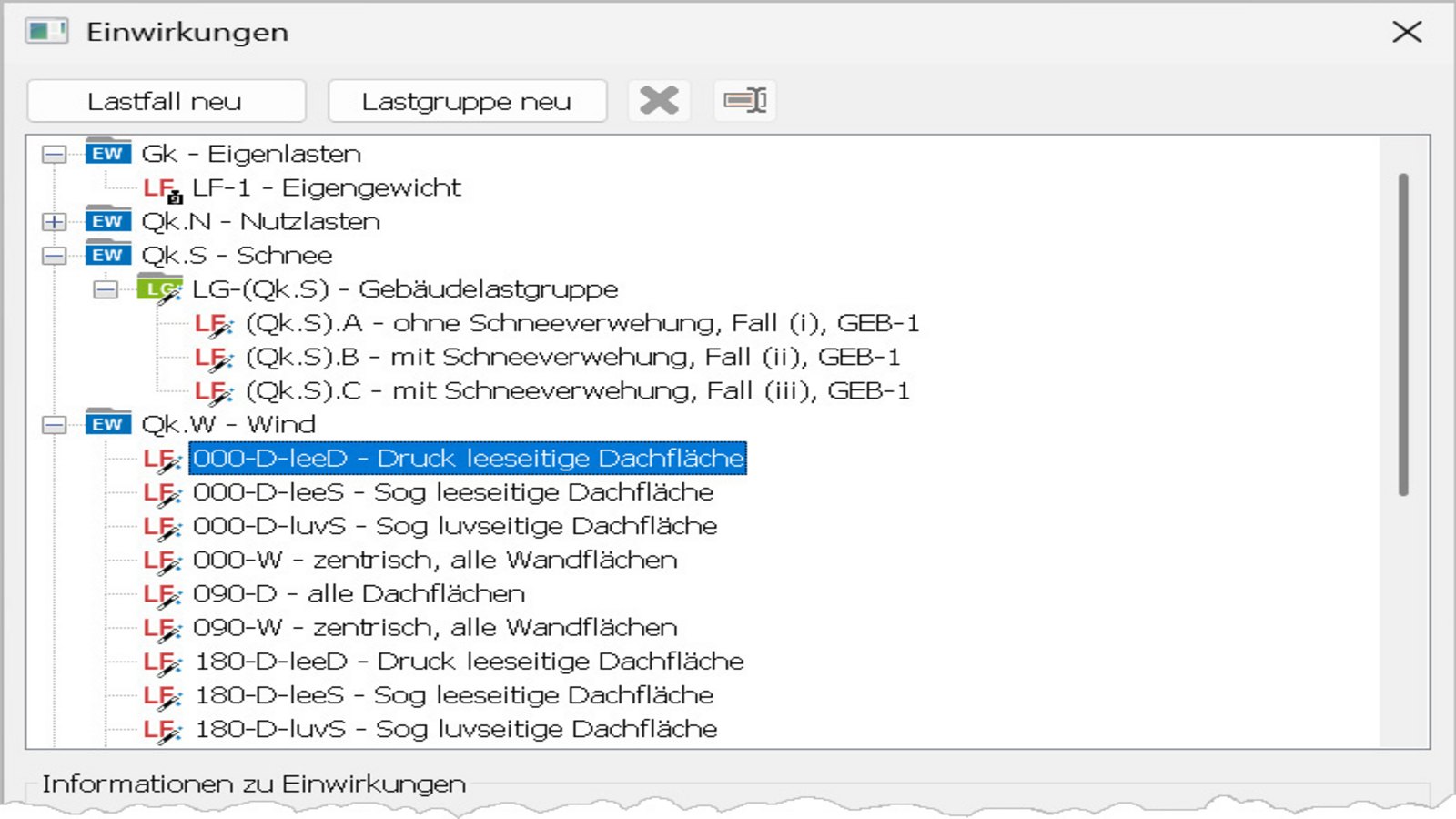

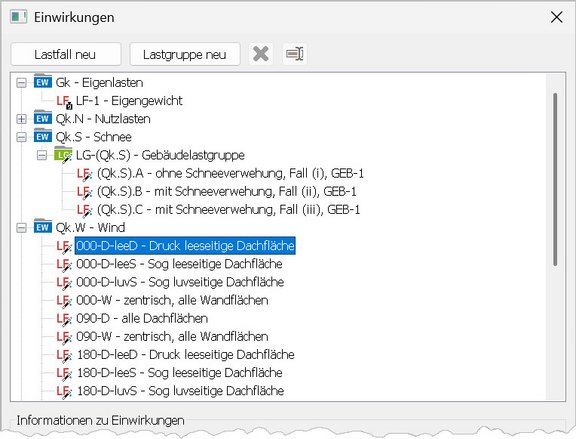

Die Eingabe der Lastwerte erfolgt in EuroSta immer bezogen auf einen Lastfall und in der Regel auf charakteristischem Lastniveau. Durch die Auswahl des Lastfalls wird die Last auch einer Einwirkung, z.B. „Gk“ für ständige Belastungen, zugeordnet. So sind über den Typ der Einwirkung nach DIN EN 1990-1 die Teilsicherheits- und Kombinationsbeiwerte zur Bildung der Bemessungsschnittgrößen bekannt. Über die Zuordnung von Lastfällen zu Lastfallgruppen lassen sich spezielle Regeln zur Wirkung der Lastfälle definieren. Dies ist z.B. für Windlasten wichtig, damit je Kombination nur die Lasten einer Anströmrichtung wirken.
